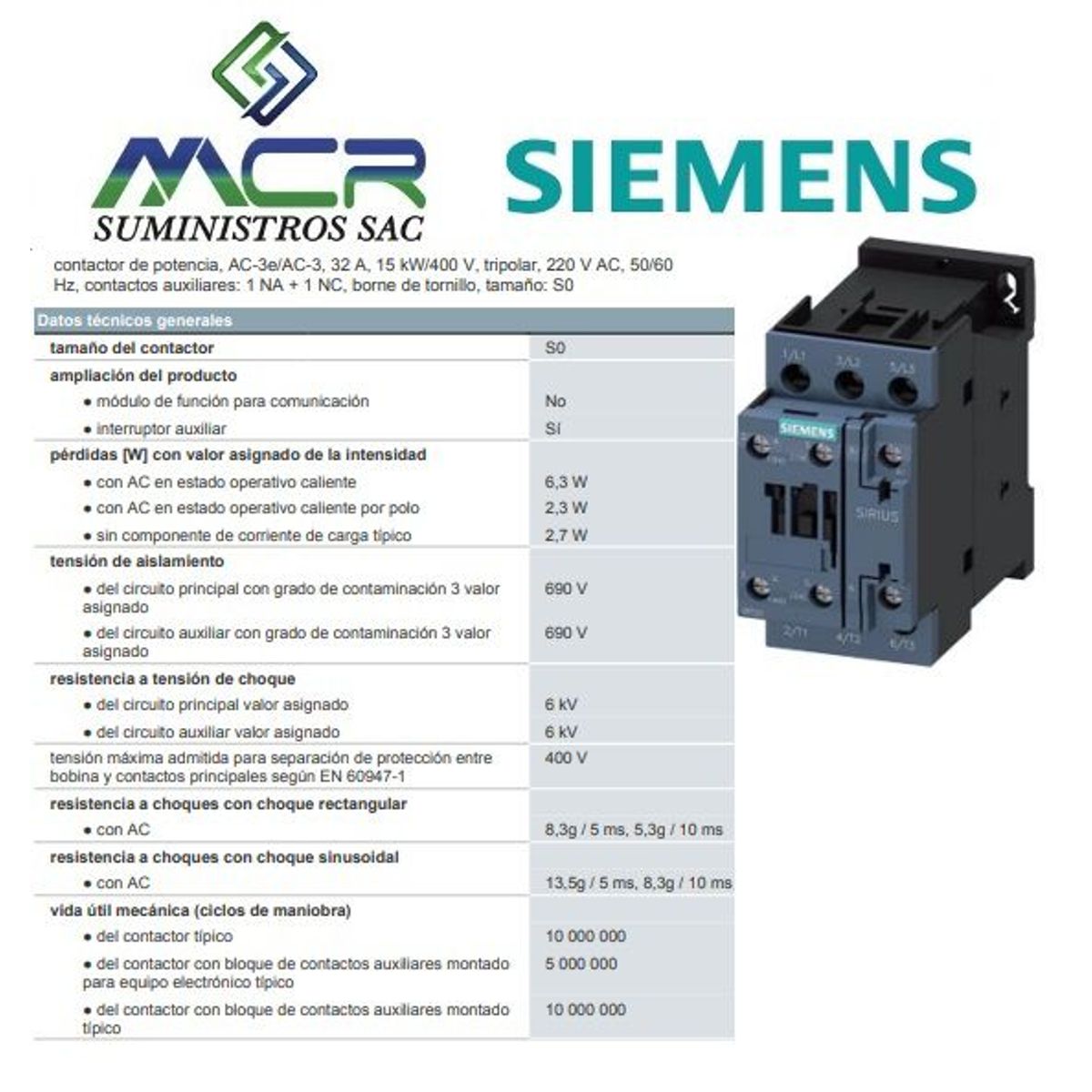

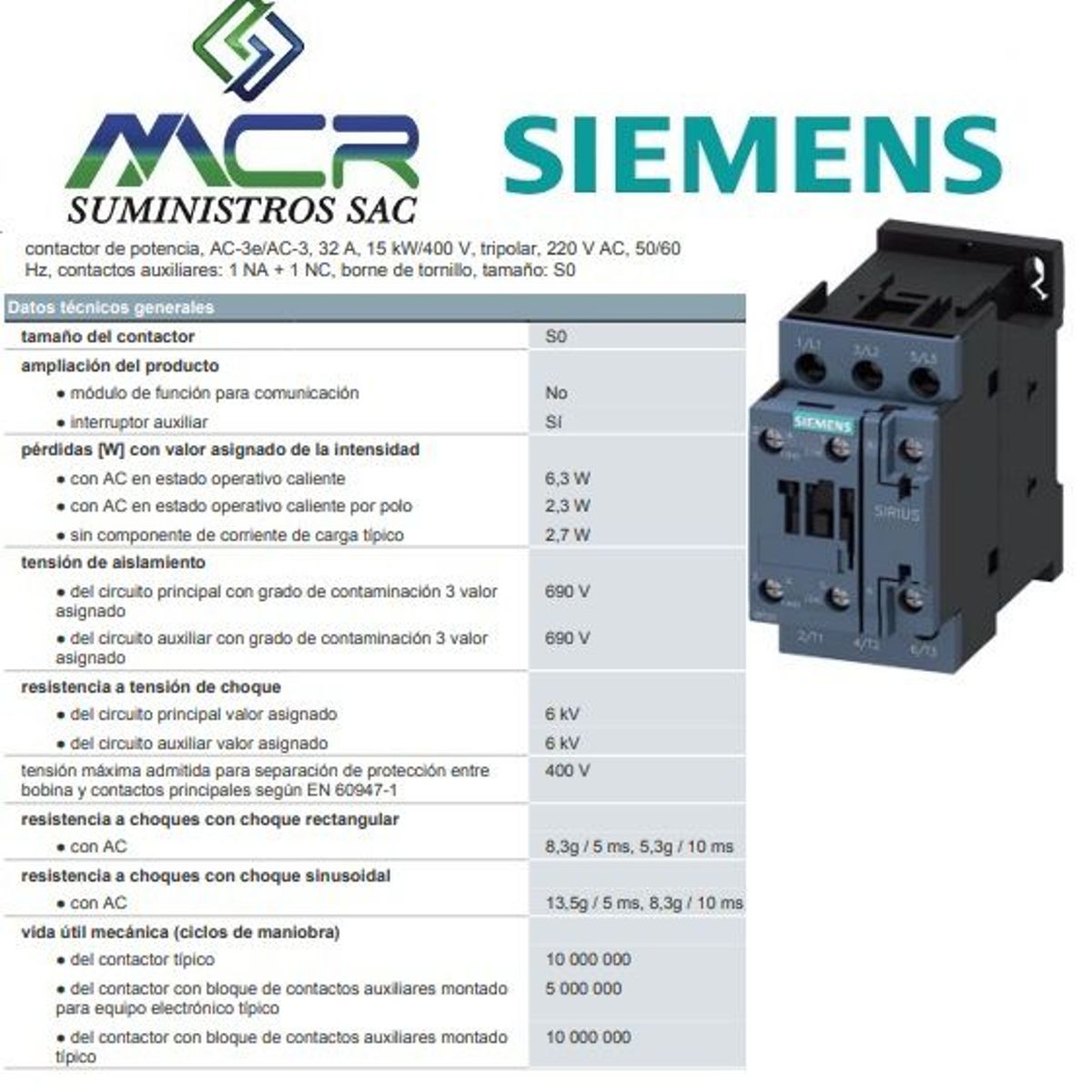

contactor de potencia, AC-3e/AC-3, 32 A, 15 kW/400 V, tripolar, 220 V AC, 50/60
Hz, contactos auxiliares: 1 NA + 1 NC, borne de tornillo, tamaño: S0 SIRIUS
designación del producto Contactor de potencia
denominación del tipo de producto 3RT2
Datos técnicos generales
tamaño del contactor S0
ampliación del producto
● módulo de función para comunicación No
● interruptor auxiliar Sí
pérdidas [W] con valor asignado de la intensidad
● con AC en estado operativo caliente 6,3 W
● con AC en estado operativo caliente por polo 2,3 W
● sin componente de corriente de carga típico 2,7 W
tensión de aislamiento
● del circuito principal con grado de contaminación 3 valor
asignado
690 V
● del circuito auxiliar con grado de contaminación 3 valor
asignado
690 V
resistencia a tensión de choque
● del circuito principal valor asignado 6 kV
● del circuito auxiliar valor asignado 6 kV
tensión máxima admitida para separación de protección entre
bobina y contactos principales según EN 60947-1
400 V
resistencia a choques con choque rectangular
● con AC 8,3g / 5 ms, 5,3g / 10 ms
resistencia a choques con choque sinusoidal
● con AC 13,5g / 5 ms, 8,3g / 10 ms
vida útil mecánica (ciclos de maniobra)
● del contactor típico 10 000 000
● del contactor con bloque de contactos auxiliares montado
para equipo electrónico típico
5 000 000
● del contactor con bloque de contactos auxiliares montado
típico
10 000 000
designaciones de referencia según IEC 81346-2:2009 Q
Directiva RoHS Condiciones ambiente
altitud de instalación con altura sobre el nivel del mar máx. 2 000 m
temperatura ambiente
● durante el funcionamiento -25 ... +60 °C
● durante el almacenamiento -55 ... +80 °C
humedad relativa del aire mín. 10 %
humedad relativa del aire con 55 °C según IEC 60068-2-30
máx.
95 %
Environmental footprint
declaración medioambiental de producto(EPD) Sí
potencial de efecto invernadero [CO2 eq] total 74,2 kg
potencial de efecto invernadero [CO2 eq] durante la fabricación 1,9 kg
potencial de efecto invernadero [CO2 eq] durante el
funcionamiento
72,4 kg
potencial de efecto invernadero [CO2 eq] tras fin de la vida -0,117 kg
Circuito de corriente principal
número de polos para circuito principal 3
número de contactos NA para contactos principales 3
tensión de empleo
● con AC-3 valor asignado máx. 690 V
● con AC-3e valor asignado máx. 690 V
intensidad de empleo
● con AC-1 con 400 V con temperatura ambiente de 40 °C
valor asignado
50 A
● con AC-1
— hasta 690 V con temperatura ambiente de 40 °C
valor asignado
50 A
— hasta 690 V con temperatura ambiente de 60 °C
valor asignado
42 A
● con AC-3
— con 400 V valor asignado 32 A
— con 500 V valor asignado 32 A
— con 690 V valor asignado 21 A
● con AC-3e
— con 400 V valor asignado 32 A
— con 500 V valor asignado 32 A
— con 690 V valor asignado 21 A
● con AC-4 con 400 V valor asignado 22 A
● con AC-5a hasta 690 V valor asignado 44 A
● con AC-5b hasta 400 V valor asignado 26,5 A
● con AC-6a
— hasta 230 V con valor de pico de intensidad n=20
valor asignado
30,8 A
— hasta 400 V con valor de pico de intensidad n=20
valor asignado
30,8 A
— hasta 500 V con valor de pico de intensidad n=20
valor asignado
27 A
— hasta 690 V con valor de pico de intensidad n=20
valor asignado
21 A
● con AC-6a
— hasta 230 V con valor de pico de intensidad n=30
valor asignado
20,5 A
— hasta 400 V con valor de pico de intensidad n=30
valor asignado
20,5 A
— hasta 500 V con valor de pico de intensidad n=30
valor asignado
18 A
— hasta 690 V con valor de pico de intensidad n=30
valor asignado
18 A
sección mínima en circuito principal con valor asignado máximo
AC-1
10 mm²
intensidad de empleo para aprox. 200000 ciclos de
maniobras con AC-4
● con 400 V valor asignado 12 A
● con 690 V valor asignado 12 A
intensidad de empleo
● con 1 vía de circulación de corriente con DC-1
— con 24 V valor asignado 35 A
— con 60 V valor asignado 20 A
— con 110 V valor asignado 4,5 A
— con 220 V valor asignado 1 A
— con 440 V valor asignado 0,4 A
— con 600 V valor asignado 0,25 A
● con 2 vías de corriente en serie con DC-1 — con 24 V valor asignado 35 A
— con 60 V valor asignado 35 A
— con 110 V valor asignado 35 A
— con 220 V valor asignado 5 A
— con 440 V valor asignado 1 A
— con 600 V valor asignado 0,8 A
● con 3 vías de corriente en serie con DC-1
— con 24 V valor asignado 35 A
— con 60 V valor asignado 35 A
— con 110 V valor asignado 35 A
— con 220 V valor asignado 35 A
— con 440 V valor asignado 2,9 A
— con 600 V valor asignado 1,4 A
● con 1 vía de circulación de corriente con DC-3 con
DC-5
— con 24 V valor asignado 20 A
— con 60 V valor asignado 5 A
— con 220 V valor asignado 1 A
— con 440 V valor asignado 0,09 A
— con 600 V valor asignado 0,06 A
● con 2 vías de corriente en serie con DC-3 con DC-5
— con 24 V valor asignado 35 A
— con 60 V valor asignado 35 A
— con 110 V valor asignado 15 A
— con 220 V valor asignado 3 A
— con 440 V valor asignado 0,27 A
— con 600 V valor asignado 0,16 A
● con 3 vías de corriente en serie con DC-3 con DC-5
— con 24 V valor asignado 35 A
— con 60 V valor asignado 35 A
— con 110 V valor asignado 35 A
— con 220 V valor asignado 10 A
— con 440 V valor asignado 0,6 A
— con 600 V valor asignado 0,6 A
potencia de empleo
● con AC-3
— con 230 V valor asignado 7,5 kW
— con 400 V valor asignado 15 kW
— con 500 V valor asignado 15 kW
— con 690 V valor asignado 18,5 kW
● con AC-3e
— con 230 V valor asignado 7,5 kW
— con 400 V valor asignado 15 kW
— con 500 V valor asignado 15 kW
— con 690 V valor asignado 18,5 kW
potencia de empleo para aprox. 200000 ciclos de maniobras
con AC-4
● con 400 V valor asignado 6 kW
● con 690 V valor asignado 10,3 kW
potencia aparente de empleo con AC-6a
● hasta 230 V con valor de pico de intensidad n=20 valor
asignado
12,2 kVA
● hasta 400 V con valor de pico de intensidad n=20 valor
asignado
21,3 kVA
● hasta 500 V con valor de pico de intensidad n=20 valor
asignado
23,3 kVA
● hasta 690 V con valor de pico de intensidad n=20 valor
asignado
25 kVA
potencia aparente de empleo con AC-6a
● hasta 230 V con valor de pico de intensidad n=30 valor
asignado
8,1 kVA
● hasta 400 V con valor de pico de intensidad n=30 valor
asignado
14,2 kVA
3RT20271AN20
Página 3/10 22/2/2024 Sujeto a cambios
© Copyright Siemens
● hasta 500 V con valor de pico de intensidad n=30 valor
asignado
15,5 kVA
● hasta 690 V con valor de pico de intensidad n=30 valor
asignado
21,5 kVA
corriente de corta duración admisible con estado operativo
frío hasta 40 °C
● limitada a 1 s con corte de corriente máx. 499 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 5 s con corte de corriente máx. 341 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 10 s con corte de corriente máx. 260 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 30 s con corte de corriente máx. 199 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
● limitada a 60 s con corte de corriente máx. 162 A; Utilizar sección mínima de acuerdo con el valor asignado AC-1
frecuencia de maniobra en vacío
● con AC 5 000 1/h
frecuencia de maniobra
● con AC-1 máx. 1 000 1/h
● con AC-2 máx. 750 1/h
● con AC-3 máx. 750 1/h
● con AC-3e máx. 750 1/h
● con AC-4 máx. 250 1/h
Circuito de control/ Control por entrada
tipo de corriente de la tensión de alimentación de mando AC
tensión de alimentación del circuito de mando con AC
● con 50 Hz valor asignado 220 V
● con 60 Hz valor asignado 220 V
factor de rango de trabajo tensión de alimentación de
mando valor asignado de la bobina con AC
● con 50 Hz 0,8 ... 1,1
● con 60 Hz 0,85 ... 1,1
potencia inicial aparente de la bobina con AC
● con 50 Hz 81 VA
● con 60 Hz 79 VA
cos phi inductivo a la potencia de atracción de la bobina
● con 50 Hz 0,72
● con 60 Hz 0,74
potencia de retención aparente de la bobina con AC
● con 50 Hz 10,5 VA
● con 60 Hz 8,5 VA
cos phi inductivo con potencia de retención de la bobina
● con 50 Hz 0,25
● con 60 Hz 0,28
retardo de cierre
● con AC 8 ... 40 ms
retardo de apertura
● con AC 4 ... 16 ms
duración de arco 10 ... 10 ms
tipo de control del accionamiento de maniobra Standard A1 - A2
Circuito de corriente secundario
número de contactos NC para contactos auxiliares conmutación
instantánea
1
número de contactos NA para contactos auxiliares conmutación
instantánea
1
intensidad de empleo con AC-12 máx. 10 A
intensidad de empleo con AC-15
● con 230 V valor asignado 10 A
● con 400 V valor asignado 3 A
● con 500 V valor asignado 2 A
● con 690 V valor asignado 1 A
intensidad de empleo con DC-12
● con 24 V valor asignado 10 A
● con 48 V valor asignado 6 A
● con 60 V valor asignado 6 A
● con 110 V valor asignado 3 A
● con 125 V valor asignado 2 A
● con 220 V valor asignado 1 A
● con 600 V valor asignado 0,15 A
intensidad de empleo con DC-13
● con 24 V valor asignado 10 A
● con 48 V valor asignado 2 A
● con 60 V valor asignado 2 A
● con 110 V valor asignado 1 A
● con 125 V valor asignado 0,9 A
● con 220 V valor asignado 0,3 A
● con 600 V valor asignado 0,1 A
confiabilidad de contacto de los contactos auxiliares una conexión errónea por 100 millones (17 V, 1 mA)
